? 動作于跳閘的繼電保護，在技術上一般應滿足四個基本要求，即選擇性、速動性、靈敏性和可靠性。

1）選擇性

? 繼電保護動作的選擇性是指保護裝置動作時，僅將故障元件從電力系統中切除，使停電范圍盡量縮小，以保證系統中的無故障部分仍能繼續安全運行。

2）速動性

? 快速地切除故障可以提高電力系統并列運行的穩定性，減少用戶在電壓降低的情況下工作的時間，以及縮小故障元件的損壞程度。因此，在發生故障時，應力求保護裝置能迅速動作切除故障。

3）靈敏性

? 繼電保護的靈敏性，是指對于其保護范圍內發生故障或不正常運行狀態的反應能力。滿足靈敏性要求的保護裝置應該是在事先規定的保護范圍內部故障時，不論短路點的位置、短路的類型如何，以及短路點是否有過渡電阻，都能敏銳感覺，正確反應。

4）可靠性

? 保護裝置的可靠性指在該保護裝置規定的保護范圍內發生了它應該動作的故障時，它不應該拒絕動作，而在任何其他該保護不應該動作的情況下，則不應該誤動作。

? 可靠性主要指保護裝置本身的質量和運行維護水平而言。一般說來，保護裝置的組成元件的質量越高、接線越簡單、回路中繼電器的觸點越少，保護裝置的工作就越可靠。同時，精細的制造工藝、正確的調整試驗、良好的運行維護以及豐富的運行經驗，對于提高保護的可靠性也具有重要的作用。

輸電線路繼電保護

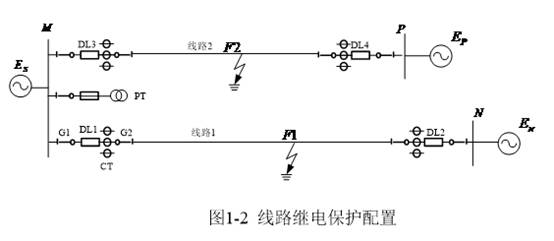

? 圖1-2所示是較典型的220KV輸電線路，其中G1,G2是隔離開關，DL1、DL2、DL3和DL4是斷路器，PT是電壓互感器，CT是電流互感器。

? 斷路器：斷開或接通電路中的正常工作電流及故障電流。它是電力系統最重要的操作控制電氣設備，它具有完善的熄滅電弧裝置。

? 隔離開關：接通與斷開無電流或僅有很小電流的電路，在檢修電氣設備時用來隔離電源，形成可見間隙，以保證檢修設備及工作人員的安全。

? 電壓互感器：將很高的一次電壓準確地變換至繼電保護裝置和二次儀表允許的電壓，使繼電保護裝置和測量儀表能在低電壓情況下工作，又能準確反應電力系統高壓設備運行情況

? 電流互感器：將高電壓電路大電流變為低電壓回路小電流供繼電保護裝置和二次儀表使用，使繼電保護裝置和測量儀表能在低電壓情況下工作，又能準確反應電力系統高壓設備運行情況。

? 對于安裝在線路1上DL1處的線路保護裝置，該裝置接入來自PT的電壓和來自CT的電流。如果F1點發生電氣短路事故，DL1處線路保護裝置根據接入的電流和電壓的變化特征可以判斷出故障點就在本線路內部（區內故障），于是向DL1發出跳閘命令將故障點切除。如果F2點發生電氣短路事故，該保護裝置根據接入的電流和電壓的變化特征可以判斷出故障點不在在本線路內部（區外故障），它不會向DL1發跳閘命令。

? 保護裝置用于判斷故障的算法稱作動作繼電器或動作元件，輸電線路保護所用到的動作繼電器大致有：判斷相間短路故障的過流繼電器、判斷接地短路故障的零序過流繼電器以及距離繼電器、方向繼電器、差動繼電器等等。

? 在輸電線路的保護中，有根據線路單側電氣量變化所構成的單側電氣量保護，還有根據線路兩側電氣量變化所構成的縱聯保護。

? 單側電氣量保護主要有距離保護、工頻變化量保護和零序過流保護等等，考慮到區外故障不能越級跳閘，單側電氣量的速動段保護不能保護線路全長，只能保護其中的一部分（一般是80％），單側電氣量的延時段保護一般當線路的后備保護使用，其中工頻變化量保護只能當速動保護用。

? 縱聯保護主要有縱聯方向保護、縱聯距離保護、縱聯差動保護等等，它們能夠保護線路的全長，一般當線路的主保護使用。
