? ?華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。

? ??隨著電纜在各行各業的大量應用。用于檢測電纜故障的儀器種類型號大量增加，除了我們傳統的電纜故障測試儀以外，市場上又出現了電架電纜故障測試儀、路燈電架電纜測試儀、中低壓電纜檢測儀、接地故障測試儀等等。對于沒有用過電纜故障測試儀的用戶來說，選用什么樣的儀器，確實是一個難題。本文主要就傳統的電纜故障測試儀與中低壓電纜檢測儀，從測試原理，應用范圍和各自優缺點等方面加以簡單闡述、供電力用戶參考。

一、電架電纜故障的定點方法介紹。

? ?電纜故障粗測方法有電橋法和脈沖反射法兩種，電纜故障定點方法有以下幾種：

? ?1、聲測法：采用聲測法定點，是從過去到現在普遍采用電纜故障定點的方法。而且是最為行之有效的方法。只不過采用的儀器從過去簡單的聲電放大器，發展到了現在普遍使用的聲磁同步定點儀。聲測法定點對高壓電纜、低壓電纜、直埋電纜、電纜溝電纜等等均適用。

? ?2、跨步電壓法：采用跨步電壓法定點，主要針對對電纜外護套絕緣有要求的外護套接地故障定點，現在對部分直埋的無鎧裝的低壓電纜、電線接地故障、也可以采用跨步電壓法定點。

? ?3、電磁法及音頻法：用電磁波定點或采用音頻法定點，從原理上講是可行的。但從目前情況看，還沒有性能可靠的，能實際應用的定點儀。或者說，采用電磁波定點的定點儀仍舊在各科研機構研發之中，還需實踐中進一步驗證提高，達到實際應用水平。

二、電纜路徑探測方法介紹：

? ?采用電磁波進行路徑探測，是一種很成熟的方法，實際應用效果也很好。區別在于探測的電纜長度、探測深度，信號頻率等各不相同。現在流行的路徑儀，探測電纜長度大于10KM，探測電纜深度大于2m，電磁波頻率10KHZ－20KHZ。

三、中低壓電纜檢測儀（電橋測試儀）介紹：

? ?現在市場上流通的中低壓電纜檢測儀，大部分是完成電纜故障粗測功能。其原理一般是采用電橋法，只不過是現在已經采用了計算機技術，采用的是智能電橋。有低壓電橋、高壓電橋等等。有些儀器還采用了超高壓數字電橋原理。給故障點加的電壓一般為200V以上，最高可以加到20KV。對于故障電阻較低的(電阻小于600MΩ)電纜故障。用中低壓電纜檢測儀可以粗測故障距離。

? ? 應用范圍：適用于故障電阻值不高的泄漏性故障測試。一般用于6000V以下等級的電纜故障測試<故障距離粗測>。優點：對于適應測試的電纜故障，其使用簡單，對使用人員的技術要求不高。即“傻瓜”式測試。另外，對于有些故障點，如有些電纜接頭故障，由于故障點爬電距離長，不能形成“閃絡”放電的故障，由于無法用脈沖法閃測法進行故障距離粗測，采用電橋法測試就有其優越性。缺點：只能測中低壓電纜的泄漏性故障，對于高壓電纜的大部分高電阻故障、閃絡性故障、斷線故障、以及不知道電纜全長的故障無法直接進行測試。

四、傳統的電纜故障測試儀介紹。

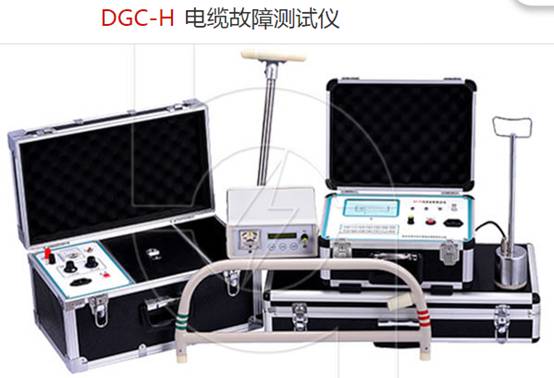

? ?目前大量應用的電纜故障測試儀，如DTC系列電纜故障測試儀，其配套一般有：閃測儀、定點儀、路徑儀、脈沖電容器、高壓組件等。其應用范圍為：測試高壓電纜、低壓電纜、路燈電纜、地埋電線的低阻故障、高阻閃絡性故障、高阻泄漏性故障、斷線故障、接地故障等等。

? ?測試原理：用低壓脈沖法測試電纜全長、傳輸速度、斷線故障、低阻故障，測試距離可達13KM。用高壓脈沖法測試高阻故障。用聲磁同步原理進行故障定點。用電磁波查找電纜路徑。總之，傳統配置是成套配置、能完成絕大部分電纜故障測試功能。

?廣大的電力電纜故障測試儀/的用戶所使用的以"沖閃法"為基礎的電纜故障測試儀，在解決低壓電纜的低阻故障和死接地故障時，一般都能用測距儀較方便地粗測出故障點的距離（此類故障點的距離測試是無須高壓放電設備的，用的是低壓脈沖法），但故障點定位還是要用打火、放電、聽聲音這一方法，同時該類儀器的路徑儀和定點儀是分開的，這就造成了找準路徑時無法同步定點，而定點時又往往走偏路徑，而且該類儀器的路徑儀由于原理所限，找電纜路徑時，很難找到電纜的準確路徑，一般是在1-2米的寬度之間。
