真空開關真空度測試儀的原理是：將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓,將滅弧室置于螺線管線圈內或將新型π型線圈置于滅弧室外側，向線圈通以大電流從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號(管型)，由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。

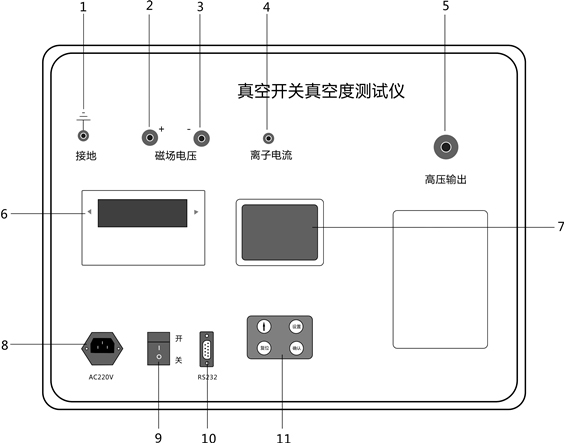

????????????? ?????圖3? 儀器面板布置圖

?

儀器的工作原理

??? 真空度測試儀框圖如圖1所示。

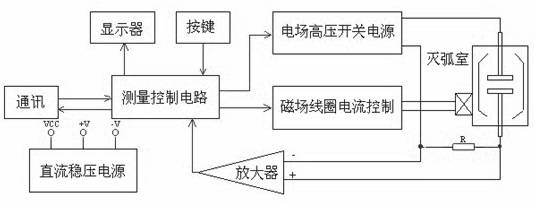

圖1? 磁控放電法滅弧室真空度測試電路框圖

整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，最后經運算由液晶顯示屏顯示測得的真空度值。

注意事項

1. 儀器外殼應可靠接地；

2. 為了提高測量準確度，測試前應將真空開關外表面擦試干凈；

3. 請正確選擇真空管的管型；

4. 測試過程中，高壓輸出端會輸出約20kV高壓，請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離) ，磁場電壓輸出端輸出約1600V高壓，請注意安全!

5. 儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時，應立即關閉電源，重新接好磁控線圈，請注意此時磁場電壓輸出端會有較高電壓，請接線時勿接觸導體部分，以免被電容上的殘余電壓擊傷。

6. 測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意安全！

7. 測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！

?

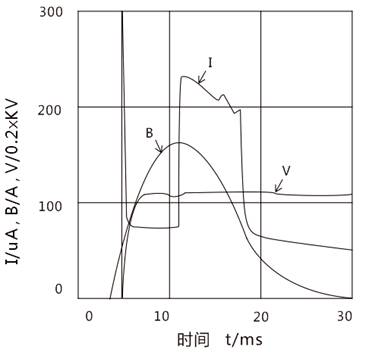

圖2?? 放電波形圖

?
