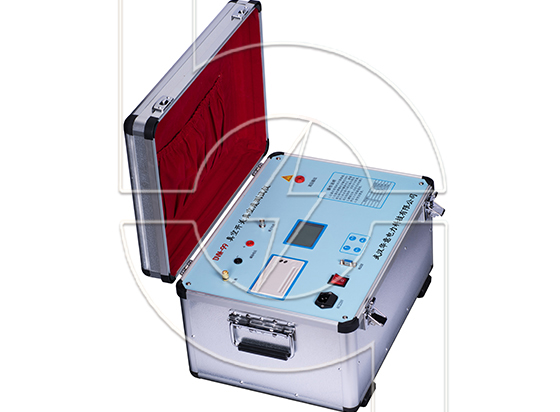

華意電力是一家專業研發生產真空開關真空度測試儀的廠家，本公司生產的真空開關真空度測試儀在行業內都廣受好評，以打造最具權威的“真空開關真空度測試儀“高壓設備供應商而努力。

真空開關真空度測試儀操作步驟：

1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。

2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。

1、將真空斷路器處于分閘狀態。

2、將真空滅弧室表面擦拭干凈并保持干燥。

3、將電磁線圈環繞于真空滅弧室外側。(環繞四圈)

4、將各部分檢測線接好并確保接觸良好。

5、將被測真空滅弧室的管型確定并正確輸入。

6、高壓輸出接動觸頭，離子電流接靜觸頭。

真空開關真空度測試儀的原理是：將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓,將滅弧室置于螺線管線圈內或?qū)⑿滦挺行途€圈置于滅弧室外側，向線圈通以大電流從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號(管型)，由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后就可以通過查詢?cè)摴苄偷碾x子電流-真空度曲線獲得該管型的真空度。在常規磁控放電法測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線圈內。使用新型π型線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用80C196單片機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
