電纜故障定位儀的應用

　　在電力行業和一些使用電纜的行業，非凡是在一些復雜的電力系統中，要找到地下電纜線路的故障是十分困難的事。但是，在這方面功能多樣且操作簡便的設備不斷出現，不但可以降低探測故障的高額成本，而且可以減少艱苦查找電纜故障時不可避免的長時間停電，給排除故障帶來了很多方便。

　　直埋電纜

　　在地下直埋電纜和地下住宅配電(URD)系統中探測故障是一件非常費時的事，并且會對用戶引起十分不便的停電，某些技術還可能會損壞電纜。而對一些技術要求高的設備，其操作較為復雜，只有受過嚴格培訓的操作人員才能使用，這給這類技術設備的推廣應用帶來了許多不便。因此，選擇合適的技術，部分地取決于故障探測器的設計人員了解的電纜系統設計的知識，也部分地取決于設備和操作人員對這方面的專業技術知識的了解。有了合適的設備和在現場工作的專業技術，是快速有效地探測故障的第一步。

　　錘擊(脈沖)法

　　許多電力公司采用錘擊(脈沖)法。這種技術在一個簡單的電纜系統中探測高阻故障是最有效的。錘擊法包括采用一個脈沖或沖擊電壓來沖擊停電的電纜，當一個有效的高壓脈沖擊中故障區域時，故障點就閃絡，并產生一個操作人員可聽見的沿電纜表面傳輸的錘擊聲。但探測電纜故障往往需要幾次錘擊，多次重復沖擊可能會損壞電纜。

　　時域反射測量法

　　(TDR)是一種在電纜結構上通過改變所產生的脈沖反射來顯示的低壓電弧反射技術。這種脈沖反射是記錄在TDR的屏幕上，并且同特性圖形(在故障前進行和記錄的特性圖形)相比較，或者與同一條電纜線路上的健全相所作出的特性圖形相比較。故障點的距離是由圖形散射點來確定的。TDR法是探測低阻故障最有效的方法之一。問題是TDR的圖形分析需要經培訓過的和有經驗的操作員來進行分析操作。

　　高阻故障和復雜的系統，就要求設備具有更高的能量等級。高壓電弧反射的一些方法，例如數字式電弧反射法和差異電弧反射法，均要求非凡的設備和經嚴格培訓過的操作員操作。

　　電弧反射法

　　由于電弧反射法十分復雜，使得錘擊法仍然是最通用的應用技術。這種技術比較簡單，無需非凡的儀器，也不要求熟練的分析人員。而新儀器具有多功能性，用于錘擊法可以使電纜的潛在損壞減少到最小。

　　在電纜上使用脈沖的時間盡量短，且能提高故障探測效率，是許多電力公司共同追求的目標。在地下直埋電纜和簡單的地下住宅配電系統中，目前有兩種裝置可以達到以上兩個目標。

　　快速故障探測器

　　一種裝置是由美國加州帕洛阿爾托市的美國電力研究協會開發的，叫做快速故障探測器(FFF)。這種FFF可探測回路斷電之前，當電纜第一次燃弧時由故障發射出的波形，而被捕捉的波形，經處理儲存在FFF監視器中，而監視器是連接在URD系統中通常的斷開點。這種裝置有兩個傳感器，以便監視一個回路兩半邊的暫態故障。當故障發生時，兩個暫態峰值之間的時間間隔給出了到故障點的距離。FFF能自動地工作，并且無需嚴格培訓的操作人員。這種廉價的裝置，完全可以安裝在URD回路中，作為永久性的監測儀器，以探查所發生的故障?；蛘哒f在故障發生之后，該裝置可以作為探測工具使用。由于該裝置在故障之后采用電纜額定值或低于額定值的電壓脈沖進行一次性的沖擊，而且放電只進行一次，因此對電纜損壞的機會最小。

　　每一單相的開式輻射形或環形回路，僅需要一臺FFF，而3相系統則每相均需安裝一臺裝置，通過RS-232接口可把故障位置信息發送到電力公司總部快速響應的遙控通信計算機中心。

　　第一響應

　　另一種裝置叫做第一響應(First　Response)裝置，是一種電池供電的錘擊物高壓耦合器同一種單錘擊來組成隔離變壓器之間故障電纜段的電纜雷達系統，并能測量到故障點的距離。該裝置采用數字式電弧反射技術，探測時需要高能量的濾波器。在復雜系統中的高阻故障，常產生干擾信號，這些信號通過一些接頭和星形連接的分接頭，干擾探測，因此需要更高的能量來快速而準確地查明故障。專用的送電線路和復雜的網絡系統，通常設有人孔和管道，而這些人孔和管道可能積聚大量的水，因而在城市和工業區里，這些復雜的網絡系統往往產生許多由水導致的電纜故障。由于水的特性象緣絕體，因此探測水故障是很困難的，也就是說要探測到閃絡的準確故障點是困難的。為了探測閃絡，其電壓能級或脈沖發生器的電容必須提高到能引起擊穿為止。要查明紙絕緣的鉛包電纜(PILC)和擠壓絕緣電纜的水故障，使其引起閃絡的能級就需要高達5400J，這比探測URN故障所需能量高好幾倍。這就相應地要求裝設濾波器以便有效地保護儀器和操作人員免受來自高壓的危險。

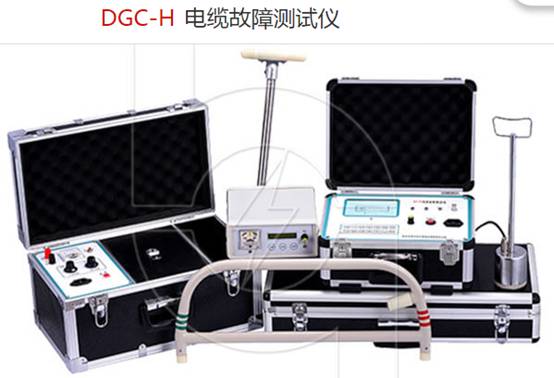

??相關產品詳情頁面：http://www.wuchanpm.com/400/
