（一）電纜故障點的查找

1．直接判斷

? 首先應確定哪條電纜出了故障。當維修人員無法查明是過負荷跳閘還是故障跳閘時，可以進行一次試送電來判斷跳閘停電的原因。

? 如果屬下電纜事故跳閘，應首先用搖表測定電纜芯線之間和對地的絕緣電阻，仞步判斷故障的性質。凡屬電纜漏電故障，往往是通過檢測絕緣電阻和做泄漏試驗時發現，或者從檢漏繼電器指針數值判斷。凡接地事故，可通過檢漏繼電器跳閘發現。如果屬于短路故障，常常是因接地短路或短路后接地，也有少數只短路不接地。

? 對于在空氣中敷設的電纜，包括井下沿巷道敷設的電纜，如果因短路故障造成外皮燒傷，一般通過沿電纜線路查找外觀就可找到故障點。電纜接線盒出現短路事故時，如果檢查得及時，接線盒表面可以摸到有溫度。電纜某處短路，有時可以看到燒穿的傷痕或穿孔，在短路點還可以嗅到絕緣燒焦的特殊氣味。

? 2．用萬用表查找

? 首先將電纜兩端的芯線全部開路，如果電線故障是相間短路，將發生短路的兩根芯線的端頭與萬用表相連接；如果是接地故障，就將發生接地的芯線和接地芯線接到萬用表上。將萬用表的選擇開關打到歐姆檔，然后由檢修人員對電纜逐段進行彎曲或翻動。當彎曲到某一點，萬用表指針有較大的擺動時，說明這就是故障點。也可用干燥的木棒敲打電纜護套，當敲打到某處，萬用表針有較大的擺動時，也就找到了故障點。

? 這種方法適用于尋找一芯或多芯低阻（幾十千歐以下）接地或短路故障，不管是屏蔽電纜還是非屏蔽電纜均可采用。

? 3．電測法

? 當故障點不能用直觀方法尋找時，必須用電測法探測。一般常用的電測方法有以下三種：

? (1)電橋法。使用一只普通電橋和一組約100V的干電池，探測電纜的接地故障點。

? (2)電容電流法。根據電纜芯線之間的分布電容與芯線長度成正比，電容電流又與分布電容成正比的關系，從測量芯線長度探測斷線點。

? (3)音響法。在電線的一端用音頻信號發生器向故障芯線內送入音頻電流。音頻電流在電纜的周圍產生音頻磁場。將感應線圈置于音頻磁場中，便會感應出音頻電勢，經放大器放大后送入耳機。根據從耳機中聽到的聲音變化的特點，就可以找到故障點。

? 前兩種方法的共同缺點是故障點是算出來的，且電纜長度和故障點的距離還必須實測，由于測量的不準確，可能產生較大的誤差。音響法的優點是可以直接找到故障點，不需要計算、測量。

? （二）電纜故障的處理

? (1)查找到電纜故障后，首先確定處理方法，必須檢查確認停電后才能進行處理。

? ①準備材料、工具、試驗用具及測量儀表。

? ②檢查熱補模具，試送電源，計劃本班工作量，找出應修電纜。

? (2)需修補的電纜，凡是斷線或芯線銅絲折斷15%以上時，必須用冷壓方法重新連接芯線，除掉壓接管的“飛邊”，進行絕緣處理和硫化熱補。

? (3)凡是護套破損的電纜，除進行硫化熱補修補外，也可用冷補工藝進行修復。電纜護套修補必須用不延燃材料。

? (4)修補屏蔽橡套電纜時，必須連好半導體屏蔽或金屬網屏蔽層，以保證屏蔽層的作用。

? (5)凡修補過的屏蔽電纜，必須對屏蔽層測試。如有中斷的屏蔽層必須書找斷開點，重新修補。

? (6)芯線接頭的電纜修補后，必須做加載試驗；如修補處溫度超過規定值時，必須重新修補。

? (7)在井下冷補過的電纜升井后，必須進行浸水耐壓試驗；如果冷補處的溫度超過規定值時，必須重新修補和試驗。

? (8)井下采掘工作面使用的電纜撤回升井后，必須進行檢查、干燥處理，經浸水試驗合格后，方可發放使用。沒有經過檢查的電纜不許下井使用。

? (9)電纜修補試驗合格后，必須進行長度測量，對長度有變化的電纜，要重新壓號，并更改賬卡和圖板上的數據。

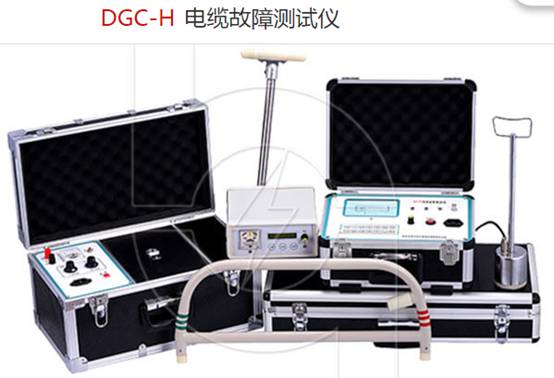

?相關產品詳情頁面：http://www.wuchanpm.com/400/
