使用方法
1.初始狀態：
? 接通儀器工作電源，打開“電源”開關，儀器的電流、接地電阻、時間顯示窗口顯示都為 0，此時儀器處于初始狀態，并預熱 5min。
2.功能鍵說明和設定：
3.報警接地電阻值設定：
? 按一下“設定”鍵，電流顯示窗口顯示“A---” ，接地電阻顯示窗口顯示上一次設定的接地電阻報警值，按“△”鍵（增加）或“▽”鍵（減少）來得到所需要的報警接地電阻值，再按一下“設定”鍵，即保存接地電阻報警值同時進入時間設定。
4. 時間設定：
? 當接地電阻報警值被保存同時，電流顯示窗口顯示“T---”，時間顯示窗口顯示上一次設定的測試時間，此時可按“△”鍵或“▽”鍵來得到所需測試時間，再按一下“設定”鍵，即保存時 間設定值同時進入測試電阻補償值設定。
注：當設定值為 0 時，測試時間為∞即可連續測試。
5.測試電阻補償值設定:
? 當時間設定值被保存同時，電流顯示窗口顯示“P.---” ，電阻顯示窗口顯示上一次測試電阻補償值，這時可按“△”鍵或“▽”鍵來得到所需補償值，再按一下“設定”鍵，即保存測試電阻補償值同時進入開路報警功能設定。
? 注 1： 當測試電阻補償值不為 0 時，“補償”燈亮，測量時顯示的接地電阻值，已自動減去設定的補償值。該功能用于扣除測量線電阻和夾具的接觸電阻引
起的誤差。
注 2： 確認測試電阻補償值的操作方法
? 儀器在初始狀態下，將專用測量線的夾子對接，然后按動“啟動”鍵。若是要旋動“電流調節”旋鈕，使測試電流達到規定值。然后讀出接地電阻顯示窗口示值，即為測試電阻補償值。在設定時，將它設為測試電阻補償值即可。
6. 開路報警功能設定
? 當測試電阻補償值測試電流值被保存同時，電流顯示窗口顯示“H---”，電阻顯示窗口顯示開路報警功能“ON”（采用報警）或“OFF”（取消報警）。按動“△”鍵或“▽”鍵可輪流切換，來得到所需狀態，再按一下“設定”鍵，則儀器回到測量初始狀態。
? 注：若只需對上述某一項進行設定，可按動“設定”鍵至電流顯示窗口顯示所需符號，以后步驟同該項后續操作方法。
7. 操作步驟
? a. 完成功能設定后，使儀器處于初始狀態。

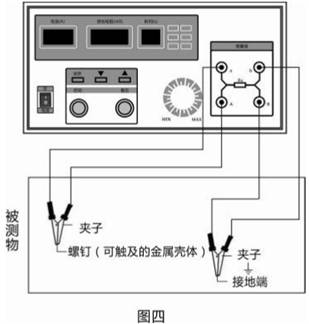

? b. 按圖 4 正確接線。
? 將一副（二組）測試線，紅線組中粗、細測量棒一端分別插入測試儀“A”、“a”測量端上（粗線對“A” ，細線對“a”） ；黑線組中粗、細測量棒一端分別插入測量儀“B”、“b”測量端上（粗線對“B”，細線對“b”），測量線另一端的夾子分別接被測設備保護可觸及的金屬殼體和接地端。
? 注：有的用戶將電源線插頭上接地端代替被測物接地端，這樣給測量帶來誤差，會增加引線電阻引起的測量值。當大電流流過接地線，接地線會發熱，所以所測量時間不宜過長。
c. 測試步驟
1) 單次測試
? 按一下“啟動”按鈕，“測量”指示燈亮。調節面板上的“電流調節”旋鈕，至所需測試電流值。此時時間窗口顯示剩余測試時間。如被測物合格，測試時間一到，儀器會發出“嘟”一聲后，且“合格”指示燈亮，電阻顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于報警設定值時，“報警”指示燈亮，待測試時間一到，儀器停止工作，并發出聲報警，則判被測物為不合格品。然后按一下“復位”鍵，儀器退出測量狀態，回到初始狀態，“測量”指示燈滅。
2) 連續測試
? 當時間顯示窗口顯示為“0”時，按一下“啟動”按鈕，就能連續對被測物進行測試，不必再按動“啟動”按鈕。測量中結果判斷為實時顯示值。
? a. 在測試過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示“――――”，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，儀器顯示“――――”。
? b. 在測試過程中，當測試電流小于 1A 時， “欠流”指示燈亮，當測試電流大于 30A 時，儀器自動切斷電流，停止測試，并且“過流”指示燈亮，接地電阻顯示窗口顯示“――――”。
一、測試方法：
1、將儀表放置水平位置，檢查檢流計的指針是否在中心線上，否則應用零位調整器將其調整于中心線上。大電流發生器為低電壓、大電流干式變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。
2、將“倍率標度”置于最大倍數，慢慢轉動發電機的搖把，同時轉動“測量標度盤”使檢流計的指針指于中心線上。
3、當檢流計的指針接近平衡時，加快發電機搖把的轉速，使其達到每分鐘120轉以上，同時調整“測量標度盤”，使指針指于中心線上。
4、如“測量標度盤”的讀數小于1時，應將倍率置于較小的倍數，在重新調整“測量標度盤”以得到正確的讀數。
5、在填寫此項記錄時，應附以電阻測試點的平面圖，并應對測試點進行順序編號。
?? 二、注意事項：
1、接地線路要與被保護設備斷開，以保證測量結果的準確性。
2、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。
3、被測地極附近不能有雜散電流和已極化的土壤。
? ?4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。
5、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。
6、連接線應使用絕緣良好的導線，以免有漏電現象。
7、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。
8、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。
9、隨時檢查儀表的準確性，（每年送計量單位檢測認定一次）
10、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。
