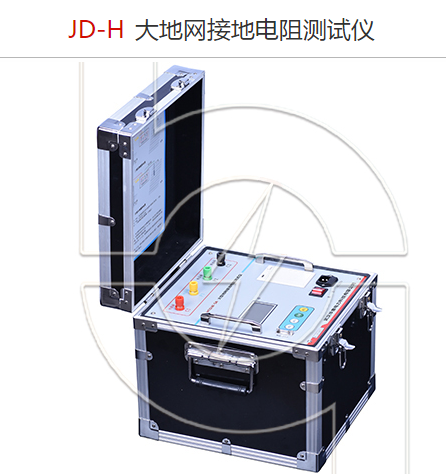

? 華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

? 1種防靜電接地相關術語??

? 1）地??

? 任何一點的電位按慣例取為零的大地或?qū)щ娢镔|(zhì)。??

? 2）接地??

? 電氣連接到能提供或接受大量電荷的物體上（如在地、艦船或運載工具金屬外殼等）。??

? 3）（靜電）接地??

? 將金屬導體（通過接地極）與大地進行電氣上的連接，使金屬導體的電位接近大地電位的措施。?

? 4）接地??

? a、直接接地或通過一個低阻抗同地相連。??

? b、通過一個具有很小或幾乎為零電阻（阻抗）的導線或其他導體與地連接。??

? 5）軟接地??

? 通過足夠的阻抗接地，把電流限制在人身安全的電平（通常為5mA）之下。軟接地所需要的阻抗取決于靠近接地點的人員可能接觸的電壓電平。??

? 6）直接接地??

? 將金屬體與大地進行導電性連接的一種接地方式。??

? 7）間接接地??

? 為使金屬以外的物體進行靜電接地，將其表面的全部或局部與接地的金屬體緊密相接的一種接地方式。??

? 8）靜電放電接地裝置??

? 一個公共裝置，在靜電放電防護工作區內與該裝置連接的無器件被接地。??

? 9）接地參考平面??

? 一個平的導電表面，其電位被用作為公共參考電位。??

? 10）靜電接地連接系統??

? 帶電體上的電荷向大地泄漏、消散的外界導出通道。??

? 11）人體接地??通過使用導電墊、導電地面、導電鞋或其他各種接地用具使人體與大地保持通導狀態的措施。??

? 12）接地（電）極??

? 埋入大地以便與大地良好接觸的導體或幾個導體的組合。??

? 13）對地電壓??

? 帶電體與大地之間的電位差（令大地電位為零）。??

? 14）（靜電）連接??

? 將彼此間沒有良好導電通路的物體導電性連接，使相互間大體上處于相同電位的措施。??

? 15）搭接??

? a、使兩個物體之間具有導電性的任何固定結合。這種結合可以是兩個物體導電表面間的直接接觸，也可以是加裝在兩個物體之間牢固的電氣連接。??

? b、在電氣工程中，將各金屬部分連接在一起，使它們對直流電和低頻交流電電流呈現低電阻電氣接觸的一種方法。??

? 16）單點接地?

? 每個電路或屏蔽體對地僅有一個連接點的接地形式。理想的情況是一個分系統只接在同一個接地點，這種方法可防止結構中流過返回電流。??

? 17）搭接線［條，片］??

? a、一種用于搭接的金屬編織線或金屬條［片］。??

? b、當部件和結構之間不能用其他方法保持足夠的電接觸時，一種在它們之間提供必要導電性的金屬編織線或金屬條［片］。??

? 18）泄漏電阻??

? 物體在不帶電的情況下，從被測點到接地連接系統間的等效電阻。??

? 19）泄漏電流??

? 指帶電體上的電荷通過各種泄漏途徑向大地泄漏的電流。??

? 20）靜電泄漏通道??

? 帶電區的靜電荷通過帶電體內部和表面而使之泄漏的途徑。??

? 21）雜散電流??

? 任何不按指定的通路流動的電流，這些非指定的通路可以是大地、與大地連接的管線和其它金屬物體或構筑物。

接地概念及分類：?

（1）防雷接地?：為把雷電迅速引入大地，以防止雷害為目的的接地。防雷裝置如與電報設備的工作接地合用一個總的接地網時，接地電阻應符合其最小值要求。?

（2）交流工作接地：將電力系統中的某一點，直接或經特殊設備與大地作金屬連接。?工作接地主要指的是變壓器中性點或中性線（N?線）接地。?N?線必須用銅芯絕緣線。在配電中存在輔助等電位接線端子，等電位接線?端子一般均在箱柜內。必須注意，該接線端子不能外露；不能與其它接地系統，如直流接地、屏蔽接地、防靜電接地等混接；也不能與?PE?線連接。??

（3）安全保護接地?：安全保護接地就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。即將大樓內的用電設備以及設備附近的一?些金屬構件，有?PE?線連接起來，但嚴禁將?PE?線與?N?線連接。??

（4）直流接地?：為了使各個電子設備的準確性好、穩定性高，除了需要一個穩定的供電電源外，還必須具備一個穩定的基準電位。可采用較大截面積的絕緣銅芯線作為引線，一端直接與基準電位連接，另一端供電子設備直流接地。?

（5）防靜電接地：為防止智能化大樓內電子計算機機房干燥環境產生的靜電對電子設備的干擾而進行的接地稱為防靜電接地。?

（6）屏蔽接地：為了防止外來的電磁場干擾，將電子設備外殼體及設備內外的屏蔽線或所穿金屬管進行的接地，稱為屏蔽接地。?

（7）功率接地系統?：電子設備中，為防止各種頻率的干擾電壓通過交直流電源線侵入，影響低電平信號的工作而裝有交直流濾波器，濾波器的接地稱功率接地。?

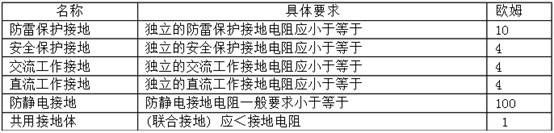

（8）標準接地電阻規范要求見下表

? 不同的電氣設備對接地電阻有不同的要求?

（1）大接地短路電流系統R≤0.5歐?；?

（2）容量在100kVA以上的變壓器或發電機R≤4歐；?

（3）閥型避雷器R≤5歐?；?

（4）獨立避雷針、小接地電流系統、容量在100kVA及以下的變壓器或發電機、高低壓設備共用的接地均R≤10歐?；?

（5）低壓線路金屬桿、水泥桿及煙囪的接地R≤30歐?。

裝設接地裝置的要求?

（1）接地線一般用40mm×4mm的鍍鋅扁鋼。??

（2）接地體用鍍鋅鋼管或角鋼。鋼管直徑為50mm，管壁厚不小于3.5mm，長度2～3m。角鋼以50mm×50mm×5mm為宜。??

（3）接地體的頂端距地面0.5～0.8m，以避開凍土層，鋼管或角鋼的根數視接地體周圍的土壤電阻率而定，一般不少于兩根，每根的間距為3～5m?。?

（4）接地體距建筑物的距離在1.5m以上，與獨立的避雷針接地體的距離大于3m。??

（5）接地線與接地體的聯接應使用搭接焊。
