? 電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。工頻交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

交流耐壓試驗前應注意事項??

? (1)核算試驗設備和電源容量是否滿足試驗要求。我國試驗變壓器的電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級有：3、5、10、25、50、100、150、200kVA等。當設備較多，而試驗變壓器容量較小時，可分批進行試驗。例如對母線可進行分段、分相進行試驗。??

? (2)拆除與耐壓設備相關聯的電子線路部件及其它不能承受此試驗電壓的設備部件，將被試設備的外殼和非被試設備可靠接地。??

? (3)試驗變壓器使用前應擦拭干凈，檢查變壓器內的油是否足夠，不夠應補充合格的變壓器油，在注油后應靜止足夠的時間，以排除變壓器內空氣，并用2500V兆歐表檢查各繞組對外殼及地的絕緣電阻。??

? (4)在進行交流耐壓試驗前，必須先進行各項非破壞性試驗，如測量絕緣電阻、吸收比、介質損失角tgδ、直流泄漏電流等，對各項試驗結果進行綜合分析，如發現受潮或有絕緣缺陷時，應設法消除后再進行耐壓試驗，以免在交流耐壓試驗過程中，發生絕緣擊穿，擴大絕緣缺陷，延長檢修時間，增加檢修工作量。?

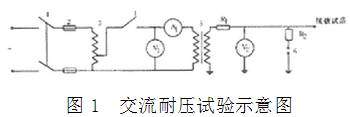

? (5)試驗儀器聯線正確，高壓輸出部分與被試品的連接應可靠。交流耐壓試驗一般示意圖見圖1。?

交流耐壓試驗過程中應注意事項??

? (1)由于交流耐壓試驗是一種破壞性試驗，試驗所采用的試驗電壓往往比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣缺陷的發 展，故在對設備進行交流耐壓試驗時應根據絕緣介質的不同及設備的運行狀況的不同，按照有關規程及試驗標準選取相應的試驗電壓。??

? (2)耐壓試驗過程中，升壓應當從零開始，禁止在30%試驗電壓以上沖擊合閘。當試驗電壓升到40%以上時，應均勻升壓，升壓速度為每秒3%試驗電壓左右。升壓過程中應監視電流的變化，當保護動作后，應查明原因，消除后再進行試驗。??

? (3)交流耐壓試驗中，加至試驗標準電壓后，為了便于觀察被試品的情況，同時也為了使已經開始擊穿的缺陷來得及暴露出來，要求持續1min的耐壓時間。耐壓時間不應過長，以免引起不應有的絕緣損傷，甚至使本來合格的絕緣發生熱擊穿。耐壓時間一到，應速將電壓降至輸出電壓的25%以下，再切斷電源，嚴禁在試驗電壓下切斷電源，否則可能產生使試品放電或擊穿的操作過電壓。??

? (4)在試驗過程中，若由于空氣的濕度、設備表面臟污等影響，引起試品表面閃絡放電或空氣擊穿，應不能認為不合格，應處理后再試驗。

交流耐壓結束后應注意事項

? (1)試品為有機絕緣材料時，試驗結束，切斷電源并使試品接地后，用手觸摸，如出現普遍或局部發熱，則認為絕緣不良，需作處理；對夾層絕緣或有機絕緣材料的設備，在耐壓后應測量絕緣電阻，如耐壓后絕緣電阻比耐壓前下降30%，應查明原因。??

? (2)對在耐壓試驗中擊穿的絕緣物，應在試驗結束后破壞掉或作好明顯的長久性記號。

? 絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都采用直流耐壓試驗。在1980年左右，國外電力部門發現直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐，世界各國紛紛采用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對于高壓電纜的試驗方法作出了更改和修訂。1997年CIGRI國際大電網工作會議對目前采用的直流耐壓試驗方法提出疑議，并推薦使用工頻及近似工頻的交流試驗方法，在全世界范圍內推廣應用。我國的華北電力集團，廣東，江蘇，浙江，福建，安徽等電網已先后頒發《試驗規程》，強制規定用交流耐壓試驗代替直流耐壓試驗。在我國電網相對發達的省份，交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。

原理接線?

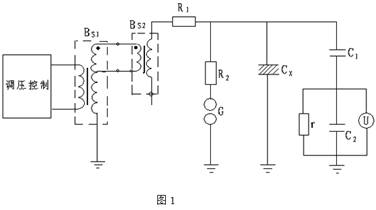

? 工頻交流耐壓試驗的接線，應按被試品的要求（電壓、容量）和現有試驗設備條件來決定。通常試驗變壓器是成套設備（包括控制及調壓設備），對調壓及控制回路加以簡化如圖一所示。

? 圖一所示是串級升壓的試驗變壓器，當試驗變壓器的輸出電壓不能滿足試驗所需的電壓時，可采用串級升壓的方法。?需要注意的是串級升壓時，兩臺試驗變壓器的額定電壓應該是相同的，而BS1這時的實際輸出的視在功率與裝置總容量之比，（即利用率）為

? 進行工頻交流耐壓的被試品，一般為容性負荷，當被試品的電容量較大時，電容電流在試驗變壓器的漏抗上就會產生較大的壓降。由于被試品上的電壓與試驗變壓器漏抗上的電壓相位相反，有可能使被試品上的電壓比試驗變壓器的輸出電壓還高，因此要求在被試品上直接測量電壓。?

我們已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

產品特征

? 1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。

? 2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優于現有所有類型的交流耐壓設備。

? 3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷。

? 4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。?
