發電機交流耐壓試驗|華意電力

發布時間:2016-08-25 09:00:00 瀏覽次數:3974

? 華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家,本公司生產的串聯諧振耐壓裝置在行業內都廣受好評,以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

? 交流耐壓試驗是對被試物加一高于運行中可能遇到的過電壓數值的交流電壓,并使其承受一定時間,以檢驗設備的絕緣水平,交流耐壓試驗能更好地模擬被試物在實際運行中承受過電壓的情況,更能有效地發現一些局部缺陷(如定子繞組槽部絕緣損傷)。對發電機進行交流耐壓試驗是判斷發電機定子繞組絕緣質量的重要手段,工頻交流耐壓試驗是考驗發電機主絕緣承受工頻過電壓能力的有效方法,對保證設備安全運行具有重要意義。?

? 由于交流耐壓試驗的試驗電壓比運行電壓高,且屬于破壞性試驗,因此進行此項試驗前,應先測定絕緣電阻、吸收比以及極化系數并合格,直流耐壓試驗符合規程要求等,耐壓前再次檢查絕緣情況應合格,若發現絕緣受潮或有缺陷時,應進行干燥及盡可能將缺陷消除后再進行交流耐壓試驗。

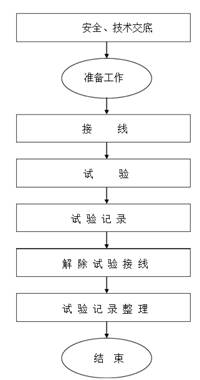

試驗步驟

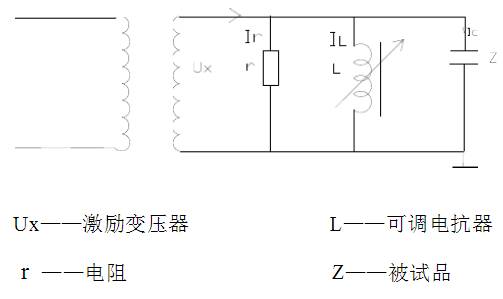

試驗原理圖

交流耐壓試驗的注意事項?

? 1. 試驗前必須確定定子繞組絕緣電阻、吸收比以及極化系數已經測量并合格,且直流泄漏和直流耐壓試驗已經測試合格。?

? 2. 試驗應采用星形接線中的線電壓作為試驗電源。

? 3. 接線時要注意高壓引線對地應有足夠的安全距離。?

? 4. 調壓時必須從零開始,不可沖擊合閘。?

? 5. 升壓過程中或耐壓試驗時,若發現有異常現象均應立即停止試驗,把電壓降為零,再拉開電源。?

? 6?交流耐壓試驗前后均應測量發電機的絕緣電阻。

安全措施?

1. 檢查發電機、試驗裝置及相關設備的接地,應可靠。?

2. 發電機定子繞組非試驗相首尾短接,并可靠接地。?

3. 定子檢溫元件應可靠接地。?

4. 發電機轉子繞組應首尾短接,并可靠接地。?

5. 發電機引出線封閉母線應短接,并可靠接地。?

6. 與發電機相連的相關管道應短接接地。?

7. 試驗變壓器外殼及試驗裝置應可靠接地。?

8. 更換高壓接線安全問題

? 交流耐壓試驗結束,降壓和切斷電源后,試品中殘留的電荷,自動反向經試驗變壓器高壓繞組對地放電。在更換接線時應在試品上懸掛接地放電棒,以保證人身安全,并采取措施在再次升壓前,先取下放電棒,防止帶接地棒升壓。

一、?被試品對象?

發電機交流耐壓試驗,出口電壓≤13.8kV,最高試驗電壓21kV,單相對地電容量≤1μF。?

二、?系統主要技術參數及功能?

1.?額定容量:200kVA;?2.?額定電壓:25kV;?3.?額定電流:8A?

4.?工作頻率:工頻50Hz;?

5.?輸出電壓波形畸變率:≤0.5%;?

6.?允許連續工作時間:額定負載下15min;?

7.?額定負載下連續運行15min后溫升≤65K;?

8.?裝置自身品質因數:Q≥30;?

9.?系統測量精度:有效值1級;?

10.?輸入電源:三相380V電壓,頻率為50Hz;?

11.?對被試品具有過流、過壓及試品閃絡保護;?

12.?環境溫度:-150C?–40?0C,相對濕度:≤90%RH,海拔高度≤1000米;

?三、?設備遵循標準?

GB10229-88?????????????? 《電抗器》?

GB1094????????????????? 《電力變壓器》?

GB50150-2006????????? 《電氣裝置安裝工程電氣設備交接試驗標準》?

DL/T?596-1996???????????? 《電力設備預防性試驗規程》?

?GB1094.1-GB1094.6-96??《外殼防護等級》?

GB2900????????????????? 《電工名詞術語》?

GB/T16927.1~2-1997???《高電壓試驗技術》??

四、?系統配置及其參數?

1.?激勵變壓器JLB-40kVA//2.5kV/0.4kV???????????1臺?

a)?額定容量:40kVA;?

b)?輸入電壓:400V,單相;?

c)?輸出電壓:2.5kV?d)?結????構:干式?

e)?重????量:約95Kg;?

f)?額定運行15分鐘后線圈對空氣溫升:≤65K;?

2.?諧振操作臺TC-(L)-40kVA/380V?(含調壓器)?????1臺?

a)?額定容量:40kVA;

?b)?輸入電壓:380V;?

c)?輸出電壓:0~420V;?

d)?保護功能:零位、過流、過壓及試品閃絡保護;

e)?重????量:約135kg;?

3.?可調電抗器?TFL-200kVA/25kV????????1臺?

a)?額定容量:200kVA;?

b)?額定電壓:25kV;?

c)?額定電流:8A;?

d)?可調電感量:8H~16H;?

e)?品質因數:Q≥30;?

f)?結????構:干式、帶鐵芯可調式;?

g)?數????量:1臺;?

h)?重????量:約175Kg?;?

4.?分壓器FR-30kV??????????????????????????????1臺?

a)?額定電壓:50kV;?

b)?測量精度:交流有效值1.5級;?

c)?介質損耗:tgσ≤0.5%;?

d)?分?壓?比:1000:1,?

e)?分壓比誤差:≤1.0%;?

f)?重????量:約10Kg;?

g)?結??構:鋁合金外包裝。

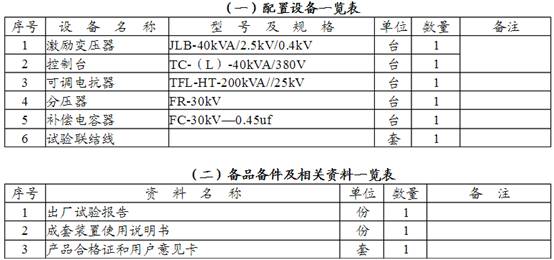

五、?供貨清單一覽表

六、?裝置主要特點及功能

1.?反擊過電壓和傳遞過電壓保護:本裝置以妥善的接線方式、完善的保??護環節和能量的逐級吸收,防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明,試品在閃絡或擊穿時,可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。?

2.?體積小,重量輕,安裝、搬運方便,接線簡單,非常適合現場使用人員的操作。?

3.?調感諧振裝置的主要功能有:?

(1)電抗器鐵芯間隙直讀功能:?

本裝置在電抗器上安裝了間隙觀察孔,可直接讀出鐵芯的間隙,以指導操作,另外還安裝了間隙限位開關及指示。?

(2)耐壓時間到自動降壓功能:?

耐壓計時采用數顯計時器。且當到達耐壓時間時,系統會自動降壓?

(3)?零位合閘、零起升壓功能:?

具有零位限位功能,如果調壓器不在零位,高壓輸出按鈕無法合上,保證系統是從零起升壓。?

(4)?過流保護功能:?

系統裝有電磁式過流繼電器,此繼電器抗干擾能力強,動作迅速,避免試品不受過流的損傷。?

(5)?過壓及被試品閃絡保護功能:?

本裝置裝用電子式過壓閃絡保護板,避免試品不受過壓和閃絡的侵害,且動作迅速。?

(6)?各試驗數據實時監測功能:?

可以對高壓側電壓電流和低壓側的電壓電流進行監測,可以更直觀地了解試驗情況。
