?華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試“高壓設備供應商而努力。

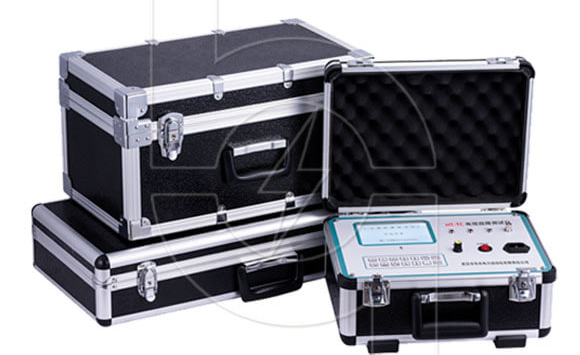

? 目前國內外關于電纜測試的技術日新月異，有不少新原理的測試技術，華意電力生產的DGC-H電纜故障定位儀，是一套綜合性的電纜故障探測儀器，采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

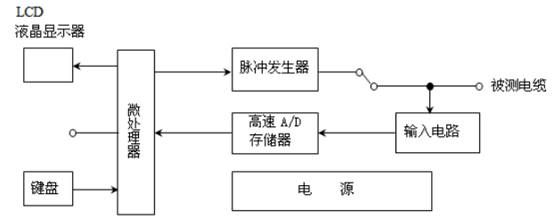

? 工作原理方框圖

? 儀器是以微處理器為核心，控制信號的發射、接收及數字化處理過程。儀器的工作原理方框圖如圖所示

? 微處理器完成的數字處理任務包括：數據的采集、存儲、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可以根據需要由通訊口與PC機通訊。

? 脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射脈沖，送至被測電纜上。

電纜故障定位測試發射脈沖和反射脈沖之間的距離就是測試端到故障點的距離。DGC-H電纜故障測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試。電纜故障定位儀配備聲測法定點儀，它是可以用來準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

? DGC-H系列電纜故障定位儀采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。該定位儀主要由三部分構成,即:信號采集電路、系統控制電路、人機交互電路;同時,采用兩套品振,既保證了信號的高速采集,又滿足系統的低速處理,具有低成本、輕便靈巧、測試準確等特點;同時,除了應用于飛機電纜檢修外,還可進一步應用于電信、電力等部門的短距離電纜測試缺陷檢測。

電纜故障定位儀采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。在電力行業和一些使用電纜的行業，非凡是在一些復雜的電力系統中，要找到地下電纜線路的故障是十分困難的事。但是，在這方面功能多樣且操作簡便的設備不斷出現，不但可以降低探測故障的高額成本，而且可以減少艱苦查找電纜故障時不可避免的長時間停電，給排除故障帶來了很多方便。

? 電纜故障定位儀工作原理：

? 電纜故障定位儀（二次脈沖法）在電纜故障定位中的應用的工作原理：首先使用一定電壓等級、一定能量的高壓脈沖在電纜的測試端施加給故障電纜，讓電纜的高阻故障點發生擊穿燃弧。同時，在測試端加入測量用的低壓脈沖，測量脈沖到達電纜的高阻故障點時，遇到電弧，在電弧的表面發生反射。由于燃弧時，高阻故障變成了瞬間的短路故障，低壓測量脈沖將發生明顯的阻抗特征變化，使得閃絡測量的波形變?yōu)榈蛪好}沖短路波形，使得波形判別特別簡單清晰。這就是我們稱之為的“二次脈沖法”。接收到的低壓脈沖反射波形相當于一個線芯對地完全短路的波形。將釋放高壓脈沖時與未釋放高壓脈沖時所得到的低壓脈沖波形進行疊加，2個波形會有一個發散點，這發散點就是故障點的反射波形點。這種方法把低壓脈沖法和高壓閃絡技術結合在一起，使測試人員更容易判斷出故障點的位置。與傳統的測試方法相比,二次脈沖法的先進之處，是將沖擊高壓閃絡法中的復雜波形簡化為最簡單的低壓脈沖短路故障波形，所以判讀極為簡單，可準確標定故障距離。

? 三次脈沖法

? 采用雙沖擊方法延長燃弧時間并穩弧,能夠輕易地定位高阻故障和閃絡性故障。三次脈沖法技術先進,操作簡單,波形清晰,定位快速準確,目前已經成為高阻故障和閃絡性故障的主流定位方法。三次脈沖法是二次脈沖法的升級，其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的故障點產生電弧，在電弧電壓降到一定值時觸發中壓脈沖來穩定和延長電弧時間，之后再發出低壓脈沖，從而得到故障點的反射波形，兩條波形疊加后同樣可以發現發散點就是故障點對應的位置。由于采用了中壓脈沖來穩定和延長電弧時間，它比二次脈沖法更容易得到故障點波形。相對于二次脈沖法由于三次脈沖法不用選擇燃弧的同步時長，操作起來也跟加簡便。

? 電纜故障的發生伴隨電纜的敷設使用而產生，電纜故障的定位隨電纜敷設方式的不同，其定位難度在逐步加大。其中橋架，隧道，溝內明敷方式定位查找相對簡單，直埋方式定位查找難度最大。故障性質簡單時，采用華意電力DGC-H電纜故障定位設備，幾十分鐘內即可定位，故障特殊時，往往要花費4-5天，甚至更長的時間進行故障定位。
