? 在沖擊高壓閃絡法測試中的一個關鍵的問題是判斷故障點是否擊穿放電。很多人由于缺乏實踐經驗，往往以為球間隙放電就可以從屏面上看到正確波形了，其實這種想法是片面的。球間隙的擊穿與否只與兩球間的距離及所加電壓幅度有關，距離越大，擊穿所需要的電壓就越高，通過球間隙加到電纜上的電壓就越高。而電纜故障點能否被擊穿僅僅取決于電纜上得到的沖擊電壓的高低。球間隙太小，擊穿時加到電纜上的電壓可能低到無法電離擊穿故障點，這種情況下，球間隙看來是被擊穿了，但是電纜故障點并沒有被擊穿，因此就無階躍電壓反射回來。在屏幕上僅能看到負高壓在傳到電纜終端被反射的終端反射波，無法測出故障距離，故障點未被擊穿的典型波形圖如圖4所示。

1. 故障點在終端或者接近終端時的波形判別

? 在用脈沖電壓閃絡法測試時，在顯示屏幕上，對于故障點在電纜終端或接近終端端頭的情況，顯示的波形往往有所不同。故障點就在測試端的電纜頭或接近測試端（10~30米）時，要精確讀書往往是很困難的，一般用平均值來估讀故障點的距離。

? 為了避免故障點放電前沖擊電壓波在終端頭的反射，在故障相終端頭與任一無故障點要連一跨接線。這樣，沖擊電壓波到終端時將沿跨接線傳至無故障相，不會有終端反射的情況，即可得到正常的測試波形。

2. 電纜實測波形

? 下面所列的波形均一些電纜故障實際測試波形案例；

（1）自用變電纜實測波形

? 某集團供電車間自用變電纜實測波形結果見圖5，次波形為故障點距離測試端很近的波形，由于距離很近，中間無延遲，上升沿與下降沿已十分接近，波形近似。

（2）變壓器電纜故障實測波形

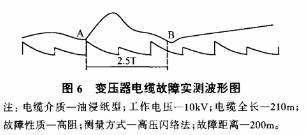

? 某集團變壓器電纜故障波形見圖6，用電感沖閃法，在2T對A相進行故障點的測試，精確故障點的位置，故障點約在4T的10米處。該電纜的測試波形為一典型的故障點在靠近電纜終端的波形。

（3）低壓電纜故障實測波形

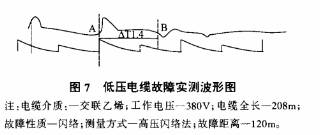

? 某廠綜合變電所至鑄造車間低壓電纜故障實測波形見圖7，該電纜測試波形為故障點在中間段切故障點距離測試端較遠的波形，中間延遲過程比較長，此波形始終點較明顯，比較容易判讀。

??1.低壓脈沖測量法

? 適用于低阻、接地故障及短路故障的尋測，電纜相間或相對地絕緣電阻在幾百歐姆以內可認為是低阻故障。終始端頭故障的絕緣電阻小于電纜的特性阻抗（不大于50Ω）才認為是低阻故障，接線如圖1。

? 波形分析：若發送脈沖為負極性，反射脈沖同為負極性，則為開路故障或電纜終端反射；若反射脈沖為正脈沖，則為斷路或接地故障反射；電纜中間接頭也有反射，但幅度不會超過故障點反射。

2.高阻故障尋測時波形分析

（1）直流高壓閃絡法：適用于閃絡性高阻故障，當電纜的泄露電纜值在直流電壓加到一定數值時突然增大，并遠遠超過電纜規程所要求的規范值，電流表有時還有不斷閃動現象，這種故障為閃絡性高阻故障。實驗方法如圖2。

? 工作原理：按圖2接線后，升高電壓，通常是幾萬伏（當然低于最高試驗電壓），此時閃測儀處于待測狀態，電壓身高到一定值后，故障點閃絡，閃測儀即可顯示出測量波形。

? 波形圖如圖3，故障點被擊穿而形成的短路電弧使故障點電壓瞬間突變到零，即產生一個與所加直流負高壓極性相反的正突跳電壓，它沿電纜向測試端傳播，與t1時刻到達測試端，這個正突跳電壓波在測試端產生正反射，這個反射波又沿電纜向故障點傳播，在到達故障點時又會被短路電弧反射而產生一個負向突跳電壓波并在t2到達測試端，獨處波形起始到下降處拐點間的實際間隔時間，再根據電波在電纜中的傳播速度，即可知故障點距離。

（2）沖擊高壓閃絡法：主要用于測試泄露性高阻故障及電纜相間或相對地間有絕緣電阻的故障，但它是不能用低壓脈沖測試的一類故障。如果故障點不形成閃絡可用此方法，接線如圖4。

測試波形如圖5

? 該波形為典型的故障點在中間段的測試波形。

? 工作原理：電源接上后，整流器對電容器C充電，當充電電壓高到一定數值時，球間隙被擊穿，電容器C的電壓通過球間隙的短路電弧和一小電感L直接加到電纜的測試端。這個沖擊電壓波沿電纜向故障點傳播。只要電壓的峰值足夠大，故障點就會因為電離而放電（注：因為要是故障點閃絡放電，不但需要足夠高的電壓，還需要一定的電壓持續時間），故障點放電所產生的短路電弧使沿電纜送去的電壓波反射回去。因此，電壓波就在電纜端頭和故障點之間來回反射。為了使反射波不至于被測試端并聯的大電容C短路，在電纜和球間隙之間串接一電感線圈L組成電感微分電路。因為電感對突跳電壓有較大的阻抗，有了它，就可以借助于閃測儀觀察到來回反射的電壓波形。

? 只要測出波形的第一個上突跳拐點A到第一個負脈沖下突跳拐點B間的時間T，即可測出故障點到測試端的距離。
