高低壓鉗形電流表操作方法
 ?
|
使用前先仔細檢查儀表所有部件是否有損壞，沒有任何損壞才能使用。 |
按手冊說明安裝電池。 |
（一）高低壓鉗形電流表檢測儀操作
1．開關機
按POWER鍵開機，LCD顯示，進入通常測試模式。若開機后LCD顯示較暗，可能電池電壓偏低，請更換電池。儀表開機15分鐘后LCD持續閃爍，提示儀表將自動關機，LCD持續閃爍30秒后自動關機，以降低電池消耗。若LCD持續閃爍時，按POWER鍵儀表能繼續工作。
在HOLD模式下，按POWER鍵關機。
在通常測試模式下，按POWER鍵關機。
在PEAK測試模式下，按POWER鍵關機。
在數據查閱模式下，先長按HOLD鍵退出數據查閱模式，返回通常測試模式，再按POWER鍵關機。退出數據查閱過程中會顯示“End”符號。
2．高低壓鉗形電流表通常測試
 ?
|
高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守安全規則，否則有電擊的危險，造成人身傷害或傷亡事故。 |
危險！嚴禁測試電壓超過35kV的裸導線或匯流母線，否則有電擊危險，造成人身傷害或設備損壞。 |
危險！不能用于測量超過1000A的線路。否則有電擊危險，造成人身傷害或設備損壞。 |
?通常測試：測試過程中LCD實時顯示被測電流的大小，LCD數據隨電流大小變化而變化，當檢測儀撤離被測導線后，不保持測試結果，LCD顯示歸零。通常測試模式適合近距離測量，方便直接讀取LCD數據的線路測試。
 ?
|
測試前，先連接絕緣桿，絕緣桿連接必須到位，
最后連接檢測儀，避免儀表與地面沖擊。
|
務必使用專配的絕緣桿連接該儀表。 |
測試完畢收桿時應順勢傾斜絕緣桿，先拆檢測儀，再拆卸絕緣桿，避免檢測儀與地面沖擊。 |

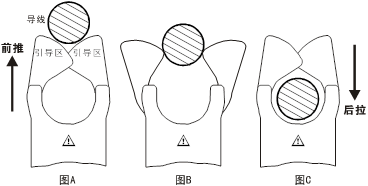

?正常開機后，讓導線處于鉗頭引導區的的中部，如圖A。儀表引導區垂直于導線，前推儀表鉗住被測導線，LCD顯示測量結果。若顯示“OL ?A”，表示被測導線電流超出了該檔位的上量限。請選高檔位或更高量限的儀表。后拉即可將儀表撤離被測導線，如圖C，撤離時也盡量保持儀表引導區垂直于導線。
?
?
?
?
?
????在HOLD模式下，按HOLD鍵返回通常測試模式。
????在數據查閱模式下，按HOLD鍵退出數據查閱模式，返回通常測試模式。
????在PEAK測試模式下，按PEAK鍵退出PEAK測試模式，返回通常測試模式。
????數據清除后自動返回通常測試模式。
 ?
|
注意！為了安全，測試完畢后，請將儀表移離被測導線。? |
3． PEAK測試
PEAK測試：最大電流測試。測試過程中儀表自動比較被測電流的變化，保持當前時間段線路的最大電流值，當儀表撤離被測導線后，測試結果會一直保持，適合不易直接讀取LCD數據的線路測試。
在通常測試模式下，按PEAK鍵，PEAK指示燈亮，進入PEAK測試模式。即儀表顯示并自動保持測試中的最大電流值。
在其他模式下，必須先返回通常測試模式下，再按上述操作進行PEAK測試。
按PEAK鍵退出PEAK測試模式，返回通常測試模式，退出過程中顯示“End”符號。
4．?dāng)?shù)據保持
在通常測試模式下，按HOLD鍵，可以保持LCD顯示，“HOLD”符號指示。再按HOLD鍵解除數據鎖定，返回通常測試模式，“HOLD”符號消失。
5．?dāng)?shù)據存儲
在通常測試模式下，按HOLD鍵保持?jǐn)?shù)據的同時，儀表自動編號并存儲當前保持的數據，存儲過程中“MEM”符號閃爍顯示一次。本儀表能存儲99組數據，若存儲已滿，“FULL”符號持續閃爍顯示，必須清除內存后才能再存儲。
6．?dāng)?shù)據查閱
在通常測試模式下，按PEAK鍵+POWER鍵進入數據查閱模式，顯示“MR”符號，同時自動顯示存儲的第01組數據，再按PEAK鍵或POWER鍵可以向上或向下循環翻閱所存儲的數據，當翻閱到存儲的最后一組數據時，自動返回第一組數據。
再按HOLD鍵退出數據查閱模式，返回通常測試模式。退出過程中顯示“End”符號。
7．?dāng)?shù)據清除
在數據查閱模式下，按PEAK鍵+POWER鍵清除存儲的所有數據，并返回通常測試模式。數據清除過程中顯示“dEL”符號。
