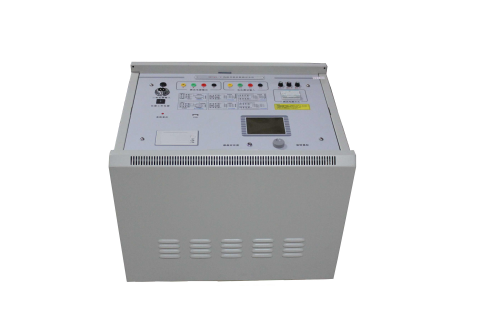

輸電線路異頻參數測試系統外觀如圖4-1所示

?

圖4-1 儀器外觀

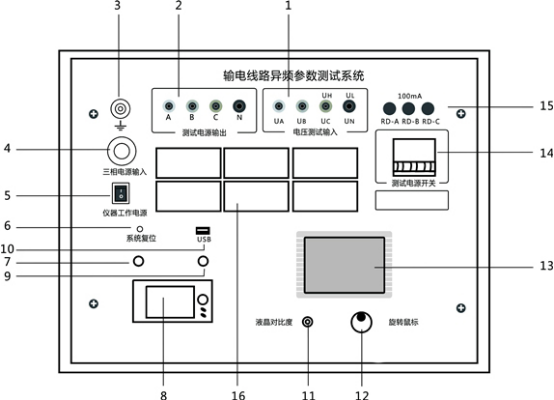

儀器面板如圖4-2所示

?

???????????????????????

圖4-2 儀器面板指示圖

其中：

1.電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）；

2.測試電源輸出（A、B、C、N）插孔（電流測量端子）；

3.儀器安全接地插孔（插入所配裸銅線）；

4.儀器三相總電源輸入插孔；

5.儀器工作電源開關，為DSP及采集、控制部分提供電源；

6.儀器系統復位按鍵；

7.測試電源復位按鍵；

8.面板式高速熱敏微型打印機；

9.測試電源緊急停止按鍵（測試異常時，可以緊急停止異頻測試電源，保護設備）；

10.USB接口；

11.液晶對比度調節；

12.旋轉操作鼠標；

13.液晶顯示屏；

14.測試電源開關（三相），異頻測試電源開關，在開始測試前打開，測試完成后關閉；

15.電壓通道傳感器輸入保險（100mA）；

16.現場測量接線及對端操作提示圖（6張圖）。

注意：

????測試接線和拆線操作請按照下述步驟進行：

?????1.將被測試線路的引下線可靠接地；

?????2.將儀器保護地（裸銅線）可靠接入大地；

?????3.將儀器測試線連接至被測試線路的引下線；

?????4.開始測試前打開線路引下線的接地；

?????5.所有測試完成后，將線路引下線可靠接地；

?????6.拆除儀器測試線；

?????7.拆除接地線（裸銅線）；

?????8.恢復被測線路狀態。

操作原則：

????在進行儀器接線或者拆線操作時，保證線路引下線可靠接地！

警告！任何不按操作程序操作的行為，都有可能造成設備損壞或者操作人員安全問題！
