全自動張力測定儀適用GB/T6541標準，基于圓環法（白金環法），測量各種液體的表面張力（液-氣相界面）及液體的界面張力（液-液相界面）。此方法具有操作簡單，精確度高的優點而被廣泛應用。廣泛用于電力、石油、化工、制藥、食品，教學等行業。

   分子間的作用力形成液體的界面張力或表面張力，張力值的大小能夠反映液體的物理化學性質及其物質構成，是相關行業考察產品質量的重要指標之一。我公司生產的全自動張力測定儀適用GB/T6541標準，基于圓環法（白金環法），測量各種液體的表面張力(液-氣相界面)及液體的界面張力(液-液相界面)。此方法具有操作簡單，精確度高的優點而被廣泛應用。廣泛用于電力、石油、化工、制藥、食品，教學等行業。

1.2  全自動張力測定儀功能

     1. 采用獨創的快響應電磁力平衡傳感器，提高了測量精度與線性度；

    2. 儀器校準只需標定一點，解決了前一代傳感器需要多點標定的問題。免去了調零電位器及調滿量程電位器；

    3. 實時顯示等效張力值、當前重量（可作為電子天平稱重）；

    4. 集成溫度探測電路，對測試結果自動溫度補償；

    5. 240×128點陣液晶顯示屏，無標識按鍵，具有屏幕保護功能；

    6. 帶時間標記的歷史記錄，最多存儲255個；

    7. 內置高速熱敏式微型打印機，打印美觀、快捷，具有脫機打印功能；

    8. 配有標準RC232接口，可與計算機連接，便于處理試驗數據（可選）。

1.3  全自動張力測定儀技術指標

    1. 測量范圍：0～200mN/m

    2. 準 確 度：0.1%讀數±0.1 mN/m

    3. 分 辨 率：0.1mN/m

    4. 靈 敏 度：0.1mN/m

    5. 電源電壓：AC220V±20%，50HZ±10%

    6. 最大功耗：20W

    7. 適用環境溫度：10～30℃(典型值25℃)

    8. 適用環境濕度：≤85% RH

    9. 外形尺寸：200×300×330(mm)

10. 重　　量：6kg

1.4  全自動張力測定儀結構與裝配

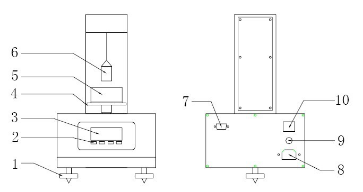

　　　 　 前視圖　　　　　　　　　　后視圖

圖4-1

(1)調節機腳                                (6)鉑金環　

(2)無標示按鍵                              (7)RS232接口

(3)液晶顯示器                              (8)電源輸入口

(4)測試臺　　　　　　　　　　　　          (9)保險絲

(5)樣品杯　　　　　　　　　　              (10)電源開關

 全自動張力測定儀應安放在平整穩固的臺面上，調節三個調節機腳，觀察測試臺中間的玻璃泡，使其中的氣泡處于中間位置。儀器周圍不得有強磁場干擾，測試過程中避免風吹向鉑金環，測試環境溫度應保持恒定，不要將儀器放在濕度大、有腐蝕性氣體的環境中工作。

1.5  全自動張力測定儀工作原理

　　鉑金環從“液-氣”界面或“液-液”界面向上拉出來時，在鉑金環下面會形成一個圓形的液柱膜，隨著圓環的繼續上升液柱膜破裂，在這個過程中通過電磁力平衡傳感器檢測到出現的最大的受力值，通過以下公式計算即可轉化為張力值。

M=mg/2L    L=鉑金絲周長

此方法測得的力的大小受到以下幾個因素影響：

    1. 鉑絲環的平均半徑及鉑金絲的半徑。

    2. “液－氣”或“液－液”的密度差。

    3. 液體的純度，電解質雜質將嚴重減低張力值。

    4. 環境的溫度。

由于在鉑金環處形成的液柱不是圓筒形的，必須引入修正因子F，由Zuidema  與waters給出的修正因子F的計算公式：

修正后的最終結果為：

式中：

P0------下液體密度，　　　　　　　  　單位：g/mL

P1------上液體密度或氣體密度，　　  　單位：g/mL

Rs------鉑金絲的平均半徑，　　　　　　單位：mm

Rh------鉑金環的平均半徑，　　　　　　單位：mm
