1. 常見故障

⑴裝置接線錯誤

⑵電能表故障

⑶CT部分故障

2. 經驗判斷

⑴計量裝置正常時綜合誤差（含CT誤差、二次接線誤差和電表誤差）在±3%時。

⑵綜合誤差在-10%至-3%時一般可能為

a、電表不準

b、CT二次負載重

c、CT負誤差

⑶綜合誤差超過10%時可能為

a、CT二次接線錯誤

b、CT變比不對

c、缺相或錯相

一般現場工作時可先進行綜合誤差的測量，綜合誤差在±3%時系統基本沒有問題，當綜合誤差較大時可分別進行CT誤差、電表誤差的校驗及線路診斷。

3. 三相四線制線路常見問題

⑴缺一相

缺某相電壓、電流時，可從分析儀的“測量參量1”或“矢量圖”兩功能項直接看出。缺相原因一般是計量裝置的三組元件中的某一組元件出現故障或接線斷開。具體可能原因如下：

a、電能表電壓線圈一相不通（線圈斷路、雷擊、電壓掛鉤與螺釘未接觸）

b、計量回路一次測某相保險熔斷或接觸不良

c、電壓二次回路一相線路斷路（保險熔斷或接觸不良）

d、電表或CT本身一相電流線圈或CT二次繞組開路（線圈燒斷、電能表接線端或二次接線端接觸不上）

e、二次電流回路中某相電流開路

⑵缺兩相

與缺一相的原因和情況基本類似。

⑶電流一相或幾相反向

電流反向可從 “矢量”功能中看出，例如上圖所示的情況為A相電流反向，反向后角度與正常應相差180°，

造成此種現象的原因為：

a、A相CT 的K1、K2接反

b、A相CT電纜穿出方向反向

c、CT上K1、K2與實際標注不符

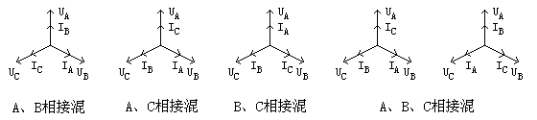

⑷電壓與電流錯相

一相或幾相電壓和電流不對應，使實際角度與正常差120°或240°，如下圖（圖二十二）

圖二十五

4. 三相三線制線路分析方法

三相三線制線路接線正確時矢

量圖如右圖，錯誤接線的分析方法參

照三相四線制線路。

5. 單相表測量

單相表測量時可用儀器的任意一相進行（通常情況用A相），情況比較簡單，此處不做具體講解。

6. CT常見故障及原因

⑴故意更換CT銘牌

⑵CT精度不合格

⑶CT損壞

7. 電能表故障

如果接線正確但誤差還是很大，則應調整或更換電表。

3.2 電池維護及充電

儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。

儀器須及時充電，避免電池深度放電影響電池壽命，

正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

3.3 注意事項

1. 在對測量精度要求較高時，最好要用內部互感器進行測量。接電流互感器時一定要嚴格保證電流互感器二次側不開路。

2. 鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。

3. 測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。

4. 用鉗形表卡一次鋁排時，一定不要讓鉗形表切口鐵芯碰到鋁排，否則可能發生危險，損壞鉗形表及儀表。
