互感器二次負荷在線測試儀是以單片機為核心，采用了雙CPU技術以及精確的微信號電壓、電流取樣電路設計，測試速度快、準確性高，為現場測試帶來了很大的方便。該儀器采用漢字菜單操作方式，使用方便且測試數據可以保存。為了現場使用的方便，儀器采用直流電池供電，無須外接電源即可完成全部測試工作。

1.接線圖

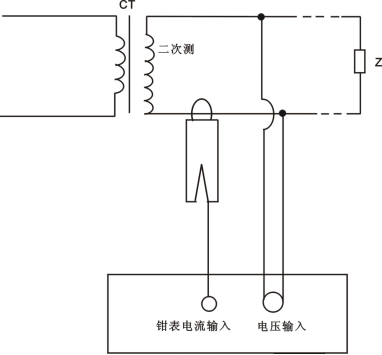

單相CT負荷測試接線圖

2．具體操作說明

按接線圖接線后，打開儀器儀器，顯示主菜單

按“確定”鍵進入主界面如下圖

按“上下”“確定”鍵選擇到“CT負荷”如圖

輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）

最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖

如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可。

—I：CT二次電流

—R：CT二次負荷中的電阻分量

—X：CT二次負荷中的電抗分量

—COSφ：根據R,X算出的功率因數

—U：

—Z：U/I

—Sn：U*I

—φ：根據R X算出二次負荷電流電壓之間的角度

2.2 PT負荷測試說明

1.  互感器二次負荷在線測試儀接線圖

單相PT負荷測試接線圖

2.  互感器二次負荷在線測試儀具體操作說明

按接線圖接線后，打開儀器儀器顯示主菜單圖

按“確定”鍵進入主界面如下圖

按“上下”“確定”鍵選擇到“PT負荷”如下圖

輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）

最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如下圖

如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。

—U：PT二次電壓；

—G：PT二次負荷中的電導分量；

—B：PT二次負荷中的電納分量；

—φ：根據G,B算出的角度；

—I：

－Y:I/U

—Sn：U*I

2.3 檢定方法

1.  CT負荷檢定接線圖

檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO  TX短接后穿過鉗表。KD接電壓輸入（使用PT側黃色和黑色兩根線）。

2、 PT負荷檢定接線圖

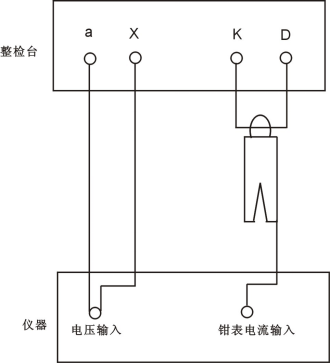

檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。

第三章 注意事項及其他

3.1 注意事項

1. 為了保證工作人員在現場試驗中的人身安全和電力系統發、供、配電氣設備的安全運行，必須嚴格執行DL409-1991《電業安全工作規程》。

2. 電氣設備分為高壓和低壓兩種：

高壓：設備對地電壓在250V以上者；

低壓：設備對地電壓在250V及以下者；

3. 工作人員與帶電高壓設備的安全距離

表1高壓設備帶電時的安全距離

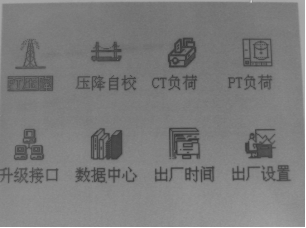

4. 主界面介紹

a) CT負荷：測試CT二次負荷。

b) PT負荷：測試PT二次負荷。

c) 升級接口：程序升級接口，不對用戶開放。

d) 數據中心：可以瀏覽數據，刪除數據。

e) 出廠時間：出廠時間

f) 廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。

3.2 常見問題處理

1．開機后沒有顯示：

處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開儀器，否則可能不能享受包修服務。

2．測試過程中，出現數據不穩定：請檢查接線是否正確，接線是否接觸良好，同時周圍是否有特別大的干擾。

3．負荷測試過程中出現負荷為負的情況：處理辦法：請將鉗表反向即可。

4．電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。

5．電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。

6．使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。

7．測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
